【DB7】配線継続中

配線取り回しの距離感を掴む為に、



一旦、メーターとウィンカーを仮止めします。
バッテリーの方から延びて来る配線の束と、左スイッチボックスからの配線の束を、




この隙間に通す事が、今回の配線加工の一番の目的でした。

ところが、ここの隙間は、



メインキーからの配線が飛び出して来る場所で、非常に渋滞します。
しかも、配線の曲がり部分が飛び出していて、メーターベースとの隙間を圧迫しているのです。


配線保護の為に、飛び出しのアールをユルくして、


ゴムホースで覆っているのですが、まぁ、それは私が後でちゃんと考えますから、

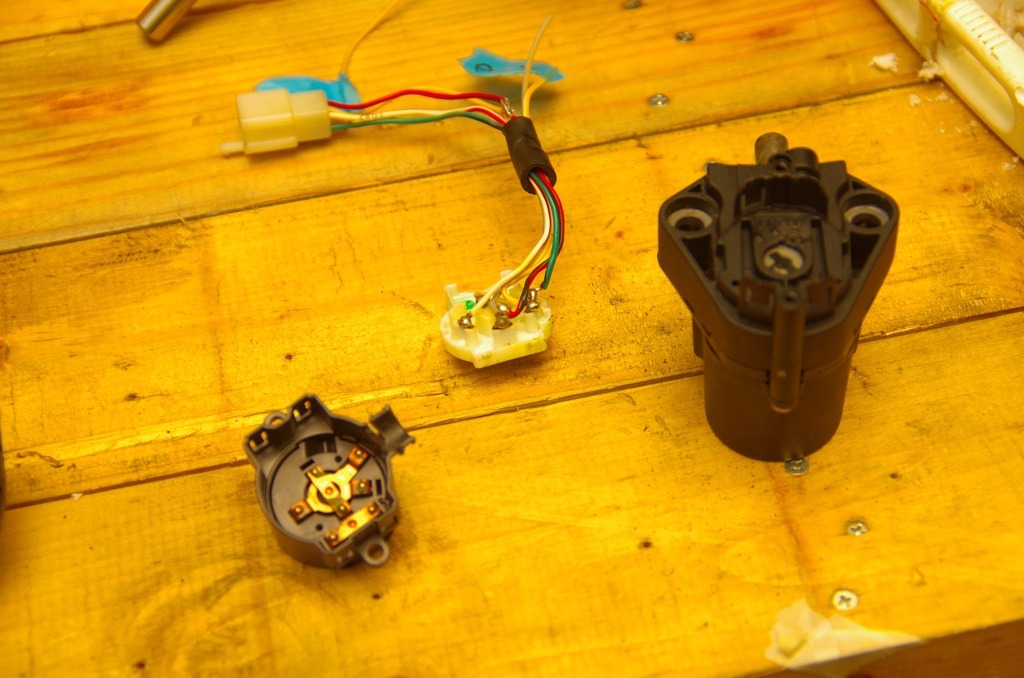

分解。

そして、



切断。躊躇ナシ!



切断部分は、リューターで面取りします。



スッキリ☆

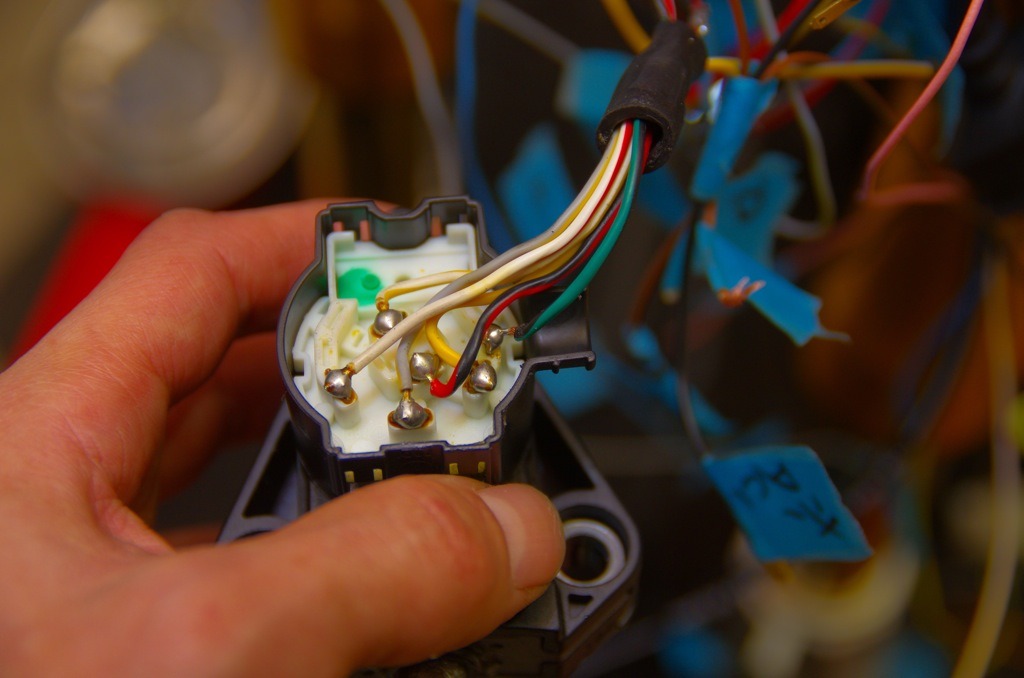

あ〜、出口に一番近い、ACC2の配線の曲がりがちょっと厳しいですね。というか、ハンダの具合が悪い。

、、、ハンダ?

、、、あ〜、そうかぁ。

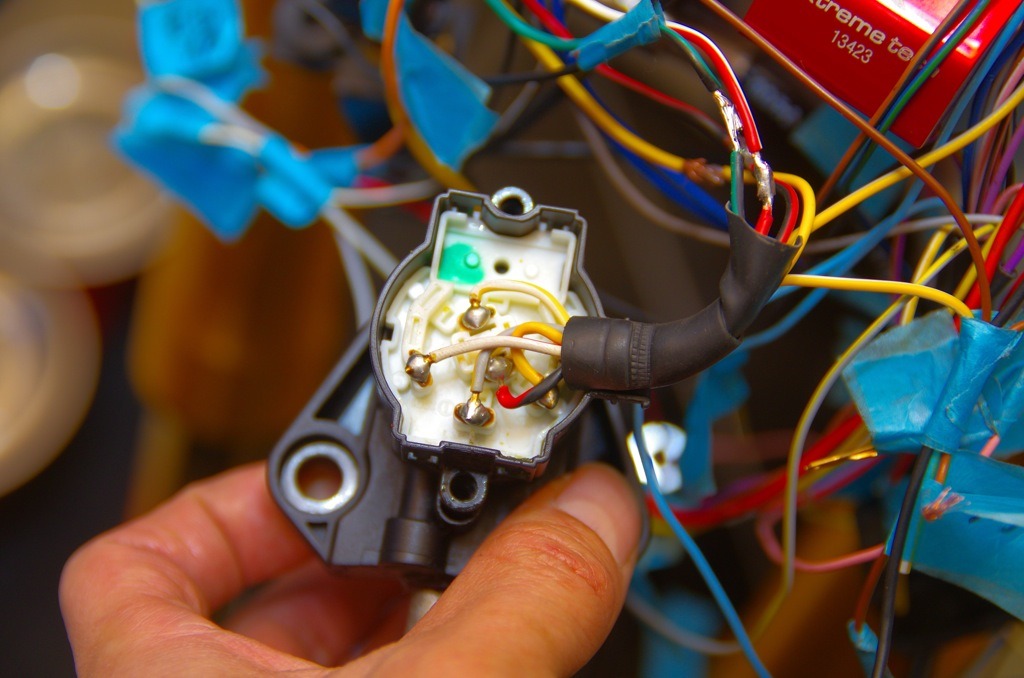

メインキーの配線をショートカットしてハンダで固定しましたけど、この根元の部分からやった方が良かったですねぇ。

うん。やり直しだな。。。
