2014年 12月 09日

【DB7】やるぜ!!スイングアームピボット修正(その3)

さて、まずは前回の反省点を改善します。



ピボットを固定していたボルトを、M10からM12に変更。ナットも長ナットにして、高い軸力にネジ山が耐えられるようにしました。



それに伴い、穴のサイズも拡張。



前回はプレスの移動量が足りなくなってしまったので、プレスの高さ調節を今回はしっかりと利用します。



プレスをあてる場所も、ズレる分を考慮して、あらかじめ逆側にズレた位置から始めます。

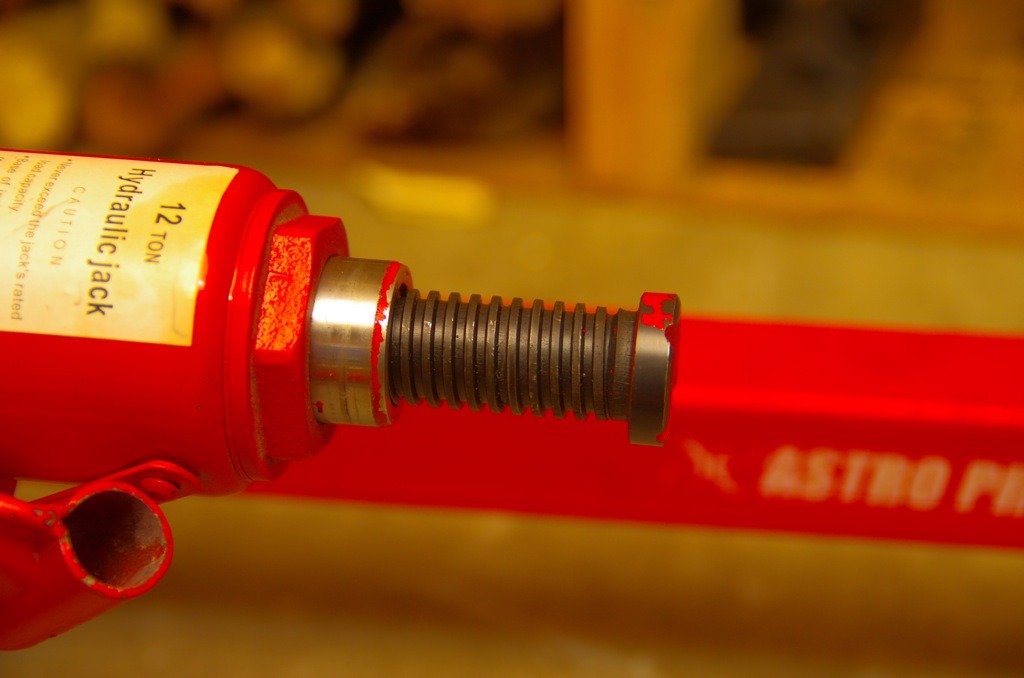

そこから、出来る限りプレスの調節ネジを延ばし、これ以上回せない所まで回した所から、油圧を掛けていくようにします。これで、プレスの移動量にかなりの余裕が出来ました。



一応、移動量を測定しましたが、今回は8センチ付近から最大で16センチ付近までの移動量を確保する事が出来ました。

とはいえ、



ピボット軸の方の固定プレートが負けてしまってるので、リアアクスル部分の移動量と、軸の移動量の関係は一致しませんでした。
できれば、2カ所の移動量の(変形量)から比例の法則を見つけ出せたら、、、と思っていたのですが、残念です。

、、、、と、思ったのですが、



この部分。
ここに、



フィラーゲージを指して計測出来ることを発見!!
ここはモロに、ピボット軸の角度に影響する場所なので、数値の信頼度は高いと言えます。



プレスによる修正前後で0.48mmの差がありました。
これは、プレスを掛けた時は隙間が広がるけど、プレスの圧を抜くと隙間が狭くなってしまう(弾性域)ということです。

目標としては、この測定方法で100分の1mmずつ位の塑性変形を加えながら、シャフトの通り具合を確認していければと考え、
















































































通ってるやんけ〜〜〜〜〜
〜〜〜〜〜〜〜〜〜〜〜〜
〜〜〜〜〜〜〜〜〜〜〜〜
〜〜〜〜〜〜〜〜〜〜〜〜
!!!!!!!!!!!!
